加拿大Solinst Model 122液位、油/水界面仪

加拿大Solinst Model 122 油/水界面计可以清晰准确地测量油井和储罐中的产品液位和厚度。

轻质（漂浮）非水相液体 (LNAPL) 和浓密（沉没）非水相液体 (DNAPL) 的测定既快速又简单。工厂密封的探头可耐压（高达 500 psi），胶带的长度范围为 30 – 300 m（100 – 1000 ft）。

直径为 16 mm (5/8") 的探头可轻松穿过狭小的空间并进入狭窄的井中。该探头设计用于各种监测应用。还提供 122M 迷你接口仪表

危险场所使用

122 型接口仪表已被批准用于爆炸性环境。它们适合在根据加拿大标准协会 (CSA) 标准的 I 级、Div 1、C&D 组危险场所使用。

带激光标记胶带的 122 型接口仪表现已通过指令 94/9/EC 的 ATEX 认证，即 II 3 G Ex ic IIB T4 Gc。

当仪表在潜在爆炸性环境中使用时，接地母线对于安全至关重要。它还确保电子设备得到适当保护。

优势：

1、 准确、可靠、坚固

2、 专为恶劣的现场使用而设计

3、 具有自动循环测试功能的稳定电子设备

4、 激光打标平胶带易于去污；抗污渍

5、 胶带采用绞合不锈钢和镀铜钢导体：

6、 抗拉强度高；电效率

7、 无拉伸；不腐蚀

8、 坚固的独立式卷轴，带提手

Solinst Model 122界面计工作原理

1、 产品（非导电液体）= 稳定的灯光和色调

2、 水（导电液体）=间歇的光和音调

为了检测液体，Solinst 接口仪表使用红外光束和检测器。当探头进入液体时，光束会被折射离开检测器，从而激活可听音和光。

如果液体是非导电油/产品，则信号稳定。如果液体是导电的（水），水的导电性就构成了导电电路。这会覆盖红外线电路，并且声音和灯光是间歇性的。

122 Interface Meter 传感器提供高达 1.0 毫米或 1/200 英尺的精度。高精度使传感器能够检测水面上最轻微的油光泽。

高品质设计

最先进的电子设备包括使用“打开”按钮时的自动电路测试；120小时的准时电池寿命；清晰的信号；且准确度高。该电路由单个标准 9V 电池供电，该电池位于卷轴面板中易于访问的抽屉中。

红外折射用于检测液体，电导率用于区分水。光学和电子传感器都精确对准同一零点。用户无需接触工厂密封的探头。一体式不锈钢护罩可保护传感器。它永久固定到位，但易于清洁。

特征

1、 传感器精度达 1.0 毫米或 1/200 英尺

2、 本质安全认证

3、 16 毫米（5/8 英寸）直径探头

4、 方便使用 9V 电池

5、 5分钟后自动关闭

6、 替换胶带可与其他仪表互换

获取产品测量值

要测量产品层的厚度，请将探针放入孔中直至信号激活。如果水（LNAPL）顶部有油/产品层，则灯光和色调将稳定，表明存在空气/产品界面。

读取永久标记胶带的深度。将探头进一步降低到水中，信号变得间歇，然后拉回并在产品/水界面处读取读数。然后通过从第二个读数减去第一个读数来确定产品层的厚度。

如果井里只有水而没有产品，则只会出现间歇性（水）信号。通过继续将探针降低到孔底部来确定是否存在致密（下沉）非水层（DNAPL）。

如果声音稳定且光线恢复，则表明液体不导电。测量深度并继续降低探针，直到其接触底部并且胶带松弛。

要确定 DNAPL 层的厚度，请从底部深度中减去第一个读数。

附加设备

每个全尺寸仪表均配有接地电缆、清洁刷和卷尺/基准。可选配带肩带的方便手提箱。

导带器可用于为井套管上的小卷轴提供支撑。它充当可重复准确测量的基准；确保探头悬挂在孔的中心；并保护胶带免受损坏。

必须使用接地电缆来确保所有应用中电子设备的安全和正常运行。

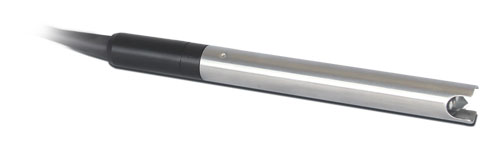

122 界面计使用直径为 16 mm (5/8") 的不锈钢 P8 探头。它具有高达 500 psi 的耐压能力。光束从 Hydex 锥形尖端内发射。尖端由一体式不锈钢护罩保护，非常适合绝大多数产品监控情况。

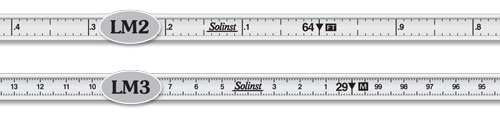

激光打标平面胶带

扁平胶带极其精确，可追溯至 NIST 和 EU 测量标准。

10 毫米（3/8 英寸）扁平胶带上的易于读取的标记是永久激光标记的。狗骨形胶带可避免粘附在孔中的潮湿表面上。它能抵抗大多数化学品，并且其光滑的表面胶带易于去污且易于处理。

LM2：英尺和十分之一：每 1/100 英尺有一个标记。
LM3：米和厘米：每毫米有一个标记。
