对数宽带电压放大器 HLVA-100

电压放大器->对数 100 MHz HLVA-100

特征

1、 高达 80 dB 的宽动态范围

2、 直流耦合输入

3、 可切换输入范围为 ±20 µV 至 ±200 mV 以及 ±200 µV 至 ±2V

4、 上升/下降时间 5 ns

5、 输入噪声 2 nV/√Hz

6、 本地和远程控制

7、 集成采样和保持基线校正

一般说明

FEMTO HLVA-100 提供高达 80 dB 的宽动态范围。HLVA-100 具有直流耦合输入和仅为 5 ns 的上升和下降时间，是测量快速和高动态脉冲的理想工具。输入电压噪声极低，仅为 2 nV/√Hz。对数增益曲线为小输入信号提供高增益，为高输入信号提供相对较低的增益。因此，HLVA-100 是高动态范围信号和需要信号压缩应用的理想放大器。

输入偏移

HLVA-100 提供 3 种输入失调电压校正（基线校正）的可能性。所有三种方法都消除了与温度漂移相关的偏移和小源电压偏移：

通过微调器手动调零

通过 ±10 V 控制电压进行远程调零

用于执行远程自动归零的基线校正循环

应用领域

1、 激光雷达系统

2、 信号压缩

3、 时间分辨脉冲和瞬态测量

4、 质谱分析

5、 颗粒检测

型号	HLVA-100
输入电压范围	±20 µV 至 ±200 mV 和 ±200 µV 至 ±2 V
动态范围	典型值。 最大60 dB（用于精确幅度测量）80 dB（用于信号检测）
缩放	12.5 mV/dB，250 mV/十倍频程（@ 50 Ω 负载）
线性度	±1 dB（对于最小 20 ns 脉冲宽度的脉冲）
输入噪声电压	2nV/√Hz
输入电压漂移	0.6μV/°C
输入输出	50Ω，BNC
上升/下降时间	5 ns @ 40 dB step
输出电压范围	从 +50 到 +1075 mV（典型值）@ 50 Ω 负载 （如果在 100 mV 输入时输出调整为 1 V）
输出失调电压范围	±500 mV，可通过偏置微调电位器调节
基线校正	采集时间	30 µs（最小采样脉冲宽度）
	基线保持下降率	1 µV/s（典型值 @ 25°C）
	环路截止频率	1.5kHz
电源	±15V，+100mA/−150mA，
数字控制	TTL、CMOS、光隔离
数据表

偏移可通过微调电位器或外部控制电压调节。通过 3 针 Lemo ®插座供电。该装置配有配合连接器。提供可选电源 PS-15。欲了解更多信息，请查看数据表。

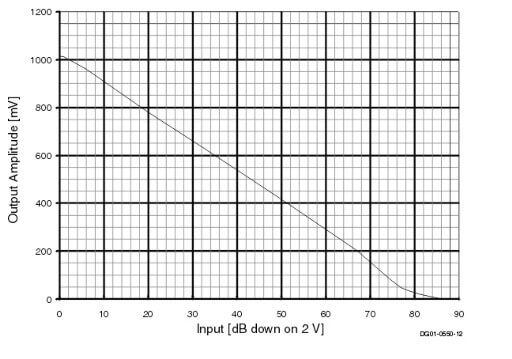

典型性能特征
